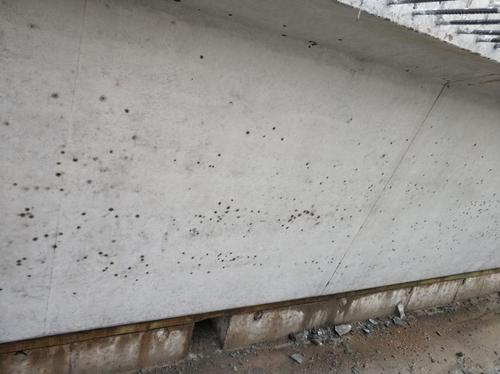

混凝土有時候會出現(xiàn)接觸面發(fā)生氣泡的現(xiàn)象，這種狀況發(fā)生的原因有許多，今天混凝土外加劑生產(chǎn)廠家安徽佳源建材就帶我們來剖析一下混凝土外表發(fā)生氣泡的原因及預(yù)防措施!

       一、發(fā)生原因
　　1、原材料方面
　　(1)、氣泡與水泥種類有十分親近的關(guān)
　　在水泥生產(chǎn)進程中運用助磨劑(外摻專用助磨劑，廠家十分多，質(zhì)量差異十分大，通常含有較多外表活性劑)的效果下，通常會發(fā)生氣泡過多的狀況，且水泥中堿含量過高，水泥細度太細，含氣量也會添加。
　　(2)、外加劑類型和摻量對氣泡的發(fā)生有很大影響
　　市場上常見的減水劑都具有必定的引氣效果，不同的類型和摻量都會影響氣泡的數(shù)量和大小，并且減水劑摻量越大影響越明顯。例如聚羧酸減水劑，其減水組分本身就具有必定的引氣效果，在混凝土中引進的氣泡含量和質(zhì)量是不安穩(wěn)的，主要是一些大的有害的氣泡會影響混凝土功能。只進行混凝土含氣量測試不能對引進的氣泡的數(shù)量和大小進行表證。當含氣量滿足要求時，引進的也可能是有害氣泡，這對混凝土強度及耐久性反而晦氣。
　　(3)、摻合料也會直接影響氣泡的數(shù)量
　　當混凝土中水泥的含量能夠確?；炷恋膹姸葧r，用摻合料代替部分水泥，能夠改進混凝土的和易性，活性料還對強度有一些提高，適量的摻合料能改進混凝土的和易性，構(gòu)成的膠合料能填塞骨料間的空地，減少氣泡的發(fā)生。但摻加過量的摻合料會導(dǎo)致混凝土的粘度添加，影響氣泡的排出，故混凝土中摻合料較多是導(dǎo)致氣泡發(fā)生的原因。
　　(4)、混凝土的骨料級配不合理
　　依據(jù)粒料級配密實原理，在施工進程中.材料級配不合理，粗骨料偏多、大小不妥，碎石中針片狀顆粒含量過多，以及生產(chǎn)進程中實際運用砂率比試驗室供給的砂率偏小，這樣細粒料不足以填充粗粒料空地，導(dǎo)致粒料不密實，構(gòu)成自在空地，為氣泡的發(fā)生供給了條件。
    (5)、水灰比不合理
　　水灰比偏大時，會導(dǎo)致水泥漿漿體無法充分填充骨料件的空地，在水泥用量太少的混凝土拌合物中，因為水化反應(yīng)消耗用水較少，還會使得薄膜結(jié)合水、自在水相對較多，然后讓氣泡構(gòu)成的幾率變大，這就是用水量較大、水灰比較高的混凝土易發(fā)生氣泡的原因所在。
    (6)、混凝土中砂所占比例不抱負
　　混凝土中細砂的比例在35%～60%規(guī)模時,細砂含量越大,混凝土拌合物的抗分離性越差,振搗進程越易分層形成上部氣泡集中。
　　(7)、坍落度過小或過大
　　應(yīng)選用盡可能低的坍落度,坍落度一般為120～180mm,混凝土拌合物坍落度小于12cm時,易構(gòu)成粗骨料離析,一起不易振搗密實;坍落度大于22cm時,不易排氣,一起在振搗進程易分層。

　　2、施工工藝方面
　　(1)、與混凝土生產(chǎn)拌和及運送的設(shè)備方式和時刻有關(guān)
　　拌和時刻不合理，拌和時刻短會導(dǎo)致拌和不均勻，使氣泡發(fā)生的密集程度不同。但拌和時刻過長又會使混凝土中引進更多的氣泡。因為運距過長，混凝土運送車對混凝土的拌和進程中也會引進過多的氣泡。
　　(2)施工人員擅自往混凝土里加水
　　混凝土到現(xiàn)場后有時坍落度損失較大，現(xiàn)場工人一般都會加水來添加混凝土作業(yè)性，但這樣會使混凝土水灰比變大，然后影響混凝土強度和耐久性，使混凝土孔隙率變大。
　　(3)、模板外表潤滑程度不好
　　經(jīng)實踐證明,當選用外表潤滑的模板時發(fā)生的氣泡少,當選用外表粗糙的模板時發(fā)生的氣泡就會多一些。而現(xiàn)場模板在長時刻運用的進程中不注意保護，致使外表潤滑程度大大降低，氣泡吸附在模板上難以排出。

       (4)、脫模劑選用不妥
　　因為有些施工單位延用了老的脫模劑，常常運用的是機械廠收回下來的廢機油，這種廢機油對氣泡具有較強的吸附性，混凝土內(nèi)存在氣泡一經(jīng)與之接觸，便會吸附在模板上而成型于混凝土結(jié)構(gòu)的外表，特別是氣溫低時運用這種脫模劑更晦氣于氣泡排出。也有些脫模劑，即使是水性脫模劑，但對混凝土發(fā)生的氣泡仍然有吸附的效果，使混凝土內(nèi)的氣泡無法隨機械振搗而跟著模板的接觸面逐漸上升，然后無法排出混凝土內(nèi)部所發(fā)生出來的氣泡。現(xiàn)場施工時模板脫模劑涂刷不均勻，也會形成氣泡增多。

        (5)、混凝土振搗不到位
　    但振搗的時刻越長(超振)或越短(欠振)以及未振搗到的當?shù)?漏振)對混凝土的外表都會出現(xiàn)氣泡缺陷。超振會使混凝土內(nèi)部的微小氣泡在機械效果下出現(xiàn)幻滅重組，由小變大。欠振和漏振都會使混凝土出現(xiàn)不密實而導(dǎo)致的混凝土自然空洞或空氣型的不規(guī)則大氣泡。

　     (6)、混凝土澆筑分層高度不合理 選用刺進式振搗器時，混凝土的分層厚度應(yīng)取決于振搗器的長度，分層厚度過大會超出振搗器的有用振搗深度，使氣泡無法排出。當分層厚度越大時，混凝土內(nèi)部的氣泡越不容易往上排出。

　     (7)、混凝土振搗時振搗器的刺進間距偏大
　振搗器振搗的有用規(guī)模一般取決于振搗器的功率和直徑，現(xiàn)場也要依據(jù)混凝土的流動性決定，刺進間距過密形同過振，刺進間距過大等同于漏振。

　　二、相對應(yīng)的預(yù)防措施
　　1、原材料方面
　　(1)、優(yōu)先挑選低堿、不摻助磨劑、適應(yīng)性強、有必定品牌、規(guī)模較大、質(zhì)量安穩(wěn)且試配中氣泡較少的水泥種類。
　　(2)、對高標號、高功能混凝土我們必定要選用引氣氣泡小、分布均勻安穩(wěn)的外加劑，并且要做到定廠商、定品牌、定摻量。
　　(3)、要確保摻合料不過量，不能盲目追求混凝土的和易性。
　　(4)、骨料選用時，要嚴格把關(guān)，操控好骨料粒徑和針片狀顆粒含量，備料時要仔細挑選，剔除不合格材料。挑選合理級配，使粗骨料和細骨料比率適中。
　　(5)、拌和站多做幾組實驗，在不減少混凝土和易性的狀況下，爭取運用水量減到較少，并操控好外加劑和摻合料的含量。
       (6)、盡量使混凝土中中砂的比例。
　　(7)、現(xiàn)場嚴格操控混凝土的坍落度，對坍落度不符合要求的，堅決予以離場處理。

　　2、施工工藝方面
　　(1)、嚴格操控混凝土的拌和時刻，盡量防止在交通擁堵時期澆筑混凝土。
　　(2)、嚴格管理施工人員，關(guān)于加水現(xiàn)象，一經(jīng)發(fā)現(xiàn)，立即嚴肅處理。
       (3)、模板要堅持光亮平整，關(guān)于鋼模，盡量不運用變形較大的鋼模;關(guān)于木模，關(guān)鍵部位防止運用舊模板。
　　(4)、要謹慎挑選脫模劑，依據(jù)文明施工要求，制止運用油性脫模劑，建議運用消泡型的脫模劑。施工時脫模劑要涂改均勻但不宜涂的太多太厚。
　　(5)、要挑選適宜的振搗設(shè)備，比較好的振搗時刻，振搗進程中要按照“快插慢抽、上下抽拔”的辦法，操作振蕩棒要直上直下，快插慢拔，不得漏振，振蕩時要上下抽動，每一振點的延續(xù)時刻以外表出現(xiàn)浮漿為度，以便將氣泡排出。振搗棒插到上一層的澆筑面下100mm為宜，使上下層混凝土結(jié)組成全體。謹防出現(xiàn)混凝土的欠振、漏振和超振現(xiàn)象。
　　(6)、混凝土的鋪攤厚度應(yīng)依據(jù)混凝土的和易性及所用振搗器的效果深度確認，泵送混凝土的鋪攤厚度不大于500mm，非泵送混凝土的鋪攤厚度不大于400mm。選用刺進式振搗器時，原則上分層厚度不該大于振搗棒長度的0. 8 倍。
　　(7)、在通常狀況下，刺進式振搗器的振搗半徑是45～75 cm ，刺進間距應(yīng)限制在60 cm 以下，插點要均勻擺放。當墻體厚度大于250mm時，振蕩棒插點排成梅花式;墻體厚度小于等于250mm時，振蕩棒插點排成一字形，然后防止墻體混凝土因漏振或欠振，導(dǎo)致發(fā)生的氣泡駐留在混凝土外表。
